ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel® (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на завод ПК Веста.
-
Технологии каркаса :ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
-
Конструктивы:H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
-
Конструкции:двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
-
Аксессуары:прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
-
Металл:С245, С350 или С345
-
Класс цинкования:только I (275 г/кв.м.)
-
Поставщики металла:Российские Новолипецкий МК и СеверСталь
-
Второстепенные элементы:диагональные связи, прогонная система (С-обр. и Z-обр.)
-
Уровень подготовки:высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
-
Соединение:только 100% болтовое соединение (высокопрочные болты нормальной прочности)
-
Обшивка:сэндвич панели (минвата, пенопласт и PIR), полистовая/поэлементная сборка (минвата), проф лист (холодный вариант), вентилируемые фасады (металический кассеты, композитные кассеты и керамогранит – из минваты) и мембранная кровля (минвата)
-
Аксессуары:фасонные (нащельники, обрамление проемов и т.д.) и крепёжные элементы (саморезы), световые фонари (или прозрачные панели), вентиляция, секционные/распашные вороты, стеклопакеты (до 6 камер), солнечные батареи и навесы.
-
Тепловой контур:внутренний (панели изнутри каркас зашиваются) или внешний (все панели снаружи монтируются)
-
Основные цвета (RAL):Белый (9003), Серый (7004), Синий (5005), Белый-Алюминий (9006), Бежевый (1014), Желтый (1018), Зеленый (6002), Светло-Серый (9002), Коричневый (8017)
-
Плотность минваты:не менее 100 кг/кв.м.
-
Толщина листа:0.5мм, 0.6мм, 0.7мм, 0.8мм и 1мм (оцинкованный)
-
Уровень подготовки:высокий (нумерация элементов с учетом резки на нужную длину и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
-
Базовые нагрузки для северных стран:Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
-
Базовые нагрузки для южных стран :Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
-
Основные проекты:монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический паспорт. С учетом гос. экспертизы.
-
Степень огнестойкости здания:IV-I
-
Сертификация:ISO
-
Примечания:при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную адаптацию обычно проводит местное проектное бюро в стране строительства здания (с предварительной проверкой расчетной с
-
Резка металла:на полосы нужно длины на плазме
-
Сборка:заготовок на стане
-
Сварка:всех основных элементов
-
Процесс:правка элементов на стане
-
Частичная сварка: :базы колонн и ребер жесткости
-
Финальная подготовка:песко струй / дробейструйка / горячее цинкованние
-
Покраска:есть (по требованию)
-
Заводской грунт:есть (20, 40 или 60 микрон)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
-
Процесс:холодногнутое профилирование металла
-
Резка и пробивка отверстий:есть (в авто режиме)
-
Покраска:отсутствует (высокие антикоррозионные свойства)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
Строительство быстровозводимого минихранилища в Казахстане
Большинству современных предприятий необходимы площади для хранения продукции, или сырья. Минихранилища, построенные по быстровозводимым технологиям, занимают небольшую площадь, быстро возводятся, и соответствуют всем общестроительным и санитарно-техническим требованиям. Кроме того, такие хранилища могут быть как «холодными», так и «теплыми», обеспечивающими стабильный микроклимат внутри помещений.
Особенности

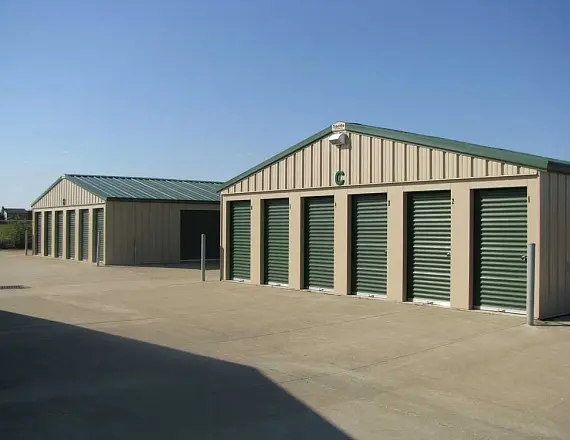

Холодные минихранилища ангарного типа используются для хранения материалов и изделий, нечувствительных к перепадам температуры. Ограждающей конструкцией в этом случае служит профнастил, оцинкованный, или имеющий полимерное покрытие.

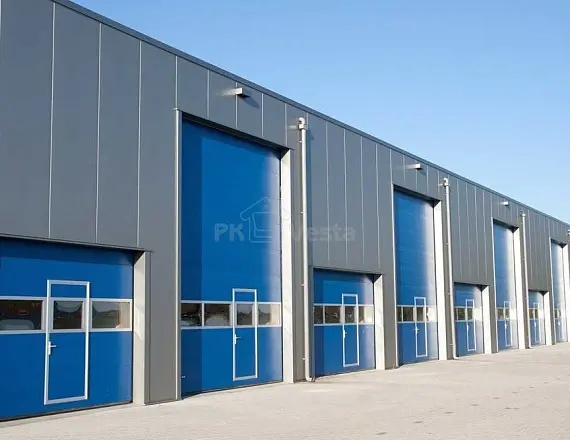

В теплых постройках удобно хранить овощи и фрукты, зерно, продукты питания, стройматериалы на основе цемента или гипса. Ограждающими конструкциями в этом случае служат энергоэффективные сэндвич-панели.
Особенность небольших хранилищ в их универсальности, долговечности, возможности оборудования любыми необходимыми инженерными коммуникациями, сигнализацией, системами видеонаблюдения.
Как правило, используется только искусственное освещение, так как большинство материалов и продуктов лучше хранится в темноте. Вместо окон используются воздушные клапана и фрамуги, обеспечивающие естественное проветривание.
Преимущества
-
Постройки ангарного типа экологически безопасны. При строительстве практически нет строительных отходов.
-
Устанавливать минихранилище можно в любом нужном месте, независимо от типа грунта, при этом можно использовать легкий фундамент мелкого заглубления, что значительно сокращает расходы. Также при строительстве не потребуется крановая техника, аренда которой обходится дорого.
-
ЛСТК доставляют на стройплощадку полностью готовыми, и компактно упакованными, что снижает расходы на транспортировку.
-
Точные размеры, обязательная маркировка и подробная монтажная схема исключают вероятность неточностей при монтаже. Хранилище можно легко и быстро расширить и достроить, для этого часто даже не придется его полностью освобождать.
-
При необходимости можно также полностью демонтировать сооружение и перевезти на более подходящее место с последующей переустановкой. Прочность строительных элементов при этом не снизится.
Этапы строительства
-
Участок строительства подготавливается: выполняется его планировка и разметка. Затем закладывается облегченный фундамент. Если сооружение возводится на бетонной или асфальтированной площадке, можно заменить фундамент прочной рамой.
-
ЛСТК в компактном разобранном виде привозятся с завода и устанавливаются в проектное положение с помощью саморезов.
-
На готовый каркас монтируются ограждающие конструкции.
-
Выполняется монтаж архитектурных дополнений, дверей, перегородок.
-
Подводятся необходимые коммуникации, выполняется отделка.
Проектирование и расчет стоимости
Предварительно рассчитать стоимость можно самостоятельно, что удобно и полезно, так как позволяет еще на начальном этапе проектирования выбрать оптимальную компоновку. Следует учесть тип материалов или продукции, ее объем и длительность хранения.
Электронный сервис WebSteel® — это возможность проектировать в режиме онлайн в автоматическом режиме. Не потребуются специальные инженерные навыки. Выбранную компоновку постройки по окончании расчетов можно представить в виде трехмерной модели.
Выбирая PK VESTA вы получите:
Уникальные решения от старого завода в известном российском городе Туле, разработанные специально для вас по проектированию и изготовлению энергоэффективных индивидуальных быстровозводимых зданий из легких металлоконструкций под ключ. Мы делаем особый акцент на качестве производимой продукции, высокой безопасности и надежности проектируемых сооружений и самых новейших информационных технологиях в формате 24/7 облуживания клиентов через Интернет на международном строительном рынке. Новая философия и бизнес модель завода Smart Techno Design предлагает клиенту самому быстро визуализировать здания онлайн, рассчитывать его мгновенную стоимость с авто учетом климатических зон, получать базовые бесплатные эскизы с техническим подробным заданием и заказывать готовый комплект здания с завода в любую точку мира.
Сравнение технологий:
| Категории |
ЛСТК-цинк |
ЛМК-черный |
Железобетон |
|---|---|---|---|
|
|
|||
| 1) Металлоемкость каркаса | Низкая | Средняя | Высокая |
|
2) Несущая способность |
Высокая | Высокая | Высокая |
|
3) Трудоемкость изготовления |
Низкая | Средняя | Средняя |
|
|
|||
|
4) Трудоемкость монтажа |
Низкая | Средняя | Средняя |
|
5) Антикоррозионные свойства |
Высокие | Низкие | Низкие |
|
6) Затраты на фундамент |
Низкие | Средние | Высокие |
|
|
|||
|
7) Вместимость в транспортное средство |
Высокое | Средняя | Низкая |
|
8) Процесс сварки |
Отсутствует | Есть |
Отсутствует |
|
9) Предел огнестойкости |
Средний |
Высокий | Высокий |
|
|
|||
|
10) Частота дефектов изготовления |
Погрешность в пробивке отверстий, резки элементов на нужную длину – низкая. |
Эффект грибовидности и серповидности после сварки на заводе- средняя/высокая. |
Сколы бетона, трещины, разрывы и смещение арматуры – низкая/средняя. |
|
11) Частота применения в зданиях с высоким уровнем влажности и аммиачной агрессивной средой |
Высокое |
Низкое |
Низкое |
Сравнение с конкурентами:
|
Категории |
Завод PK VESTA |
Конкуренты |
|---|---|---|
|
|
||
| 1) Работа на рынке в России и СНГ |
С 1991г. (без изменения названия и телефонов) |
С 2000ых (многие заводы образовались позже) |
|
2) В собственности (промышленные и складские помещения с площадкой и инженерными сетями) |
Есть |
Нет (основные заводы берут в аренду) |
|
3) Металлоемкость каркаса |
Низкая (28-31 кг/кв.м. – северные страны) |
Средняя (32-35 кг/кв.м. – северные страны) |
|
|
||
|
4) Производство каркасов и сэндвич панелей (2в1) |
Есть |
Нет (специализация на каркасах или только панелях. Массовый рынок) |
|
5) Средний стаж работы специалиста |
Более 10 лет |
Менее 5 лет |
|
6) Опыт проектирования зданий |
С 1985г (часть специалистов в инженерном составе) |
С 2000ых (основной рынок БВЗ в России) |
| Виды работ | Длина, м / с шагом колон 6м | |||||
|---|---|---|---|---|---|---|
| С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов | 30 | 36 | 42 | 48 | 54 | 60 |
| Сроки проектирования и изготовления, мес (разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт) |
1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Сроки фундаментных и монтажных работ, мес. | 2 | 2 | 2 | 2 | 2 | 2 |
| Несущий каркас, руб. (Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом) |
5224706.4 | 6641704.2 | 7560877.8 | 8480055.6 | 9399229.8 | 10318403.4 |
| Ограждающие конструкции, руб. (проф лист), фасонные элементы, крепеж |
3578753.4 | 4169071.8 | 4759395.6 | 5349714 | 5940037.8 | 6530356.8 |
| Устройство фундаментов, руб. (тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м) |
2641037.4 | 3243232.8 | 3696081.6 | 4148930.4 | 4601779.8 | 5054628 |
| Устройство железобетонного пола, руб. (тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой) |
3257280 | 3999987 | 4558500.6 | 5117014.2 | 5675529 | 6234040.8 |
| Монтаж здания, руб. (есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют) |
2376933.6 | 2918909.4 | 3326473.8 | 3734037.6 | 4141602 | 4549165.2 |
| Количесво евро фур,штук | 3 | 3 | 3 | 4 | 4 | 5 |
| Доставка, руб. (наземная, до 200км) |
24000 | 24000 | 24000 | 32000 | 32000 | 40000 |
| Итого от: | 20143933 | 24755682.2 | 28208064 | 31668445.2 | 35120829.8 | 38581202 |
Процесс производства
